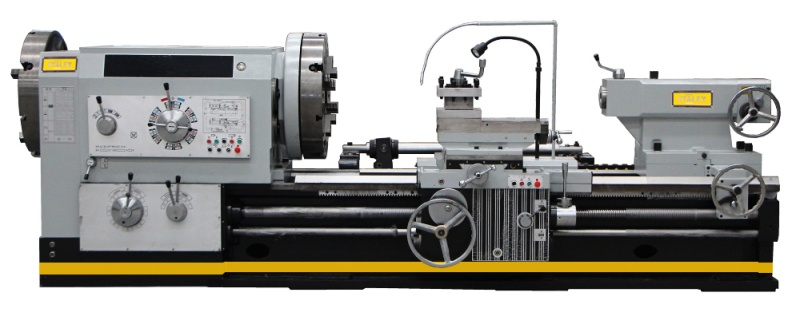

Трубонарезной станок STALEX Q1327x1500

Характеристики

  • Производитель Stalex
  • Диаметр обточки над станиной ?1000
  • мм ? обточки над поперечным суппортом ?610 мм
  • Расстояние между центрами 1500 мм
  • Макс. длинна обточки 1250 мм
  • Ширина станины 755 мм
Все характеристики
01

Описание

Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами ?800 мм. Другой, длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц.
Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.

Комплект поставки:

4-х кулачковая планшайба ?800 мм (2 шт.)

4-х позиционный резцедержатель

Неподвижный люнет ?150-450 мм

Поддерживающий напольный люнет

УЦИ по 3-м осям

Конусная линейка

Защитный экран патрона (2 шт.)

Электрокомпоненты Schneider Electric

Система подвода СОЖ

LED лампа местного освещения

02

Характеристики

ПроизводительStalex
Диаметр обточки над станиной?1000
мм ? обточки над поперечным суппортом?610 мм
Расстояние между центрами1500 мм
Макс. длинна обточки1250 мм
Ширина станины755 мм
Макс. масса детали, обрабатываемой в центрах6 000 кг
Частота вращения шпинделя, 1216-380
об/мин Диапазон диаметров для нарезания резьбы?130-?270 мм
4-х кулачковая планшайба? 800 мм
Проходное отверстие шпинделя?280 мм
Поперечный ход520 мм
Продольная подача ось X(40)0,05-1,5 мм/об
Поперечная подача ось Z(40)0,1-3 мм/об
Метрическая резьба, 301-30 мм
Дюймовая резьба, 2728-1 TPI
Максимальный размер инструмента45х45 мм
Угол поворота резцедержателя90?
Ускор. перем. продольного суппорта ось Z3,640
мм/мин Ускор. перем. поперечного суппорта ось X1,870 мм/мин
Конус пиноли задней бабки: MT-6
Ход пиноли задней бабки300 мм
Диаметр пиноли задней бабки?160 мм
Габаритные размеры станка(ДхШхВ)4800?2100?1600 мм
Мощность главного привода22,0 кВт
Мощность двигателя подачи1,5 кВт
Мощность двигателя СОЖ0,125 кВт
Масса нетто10000 кг
