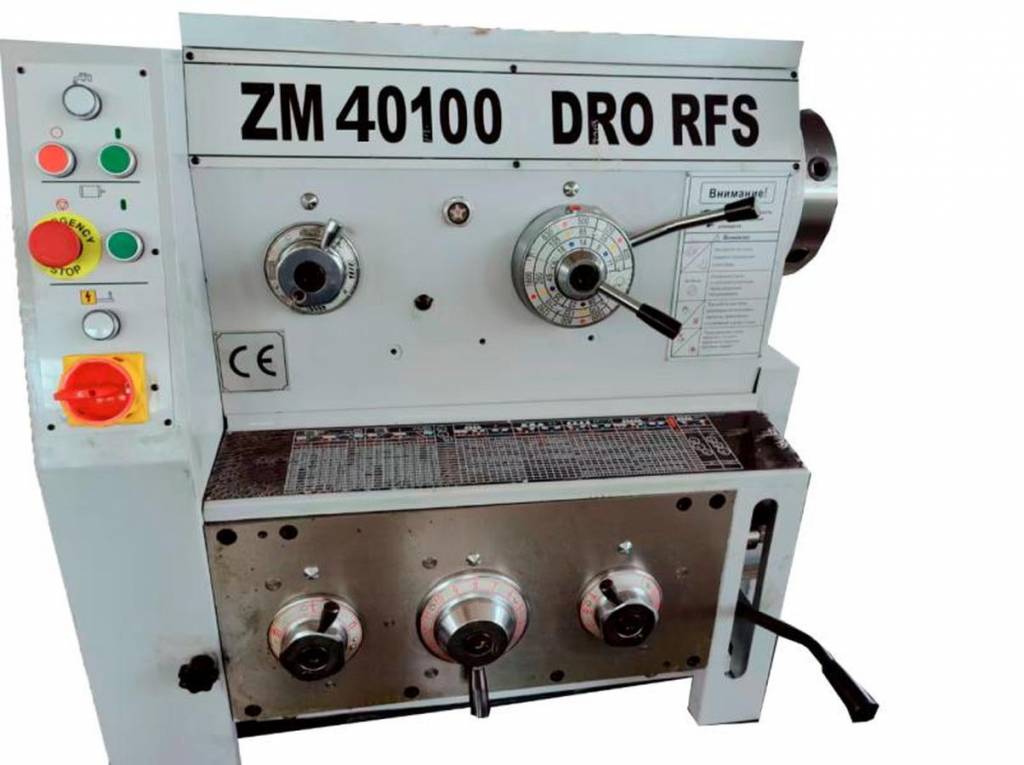

Станок токарно-винторезный ZM 40100 DRO RFS
Характеристики
- Производитель MetalMaster
- Характеристики ZM 40100 DRO RFS
- Макс. диаметр над станиной Ø 400 мм
- Макс. диаметр над поперечными салазками Ø 220 мм
- Макс. диаметр над выемкой в станине Ø 630 мм
- Расстояние между центрами 1000 мм
01
Описание
Описание станка Станок токарно-винторезный ZM 40100 DRO RFS
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

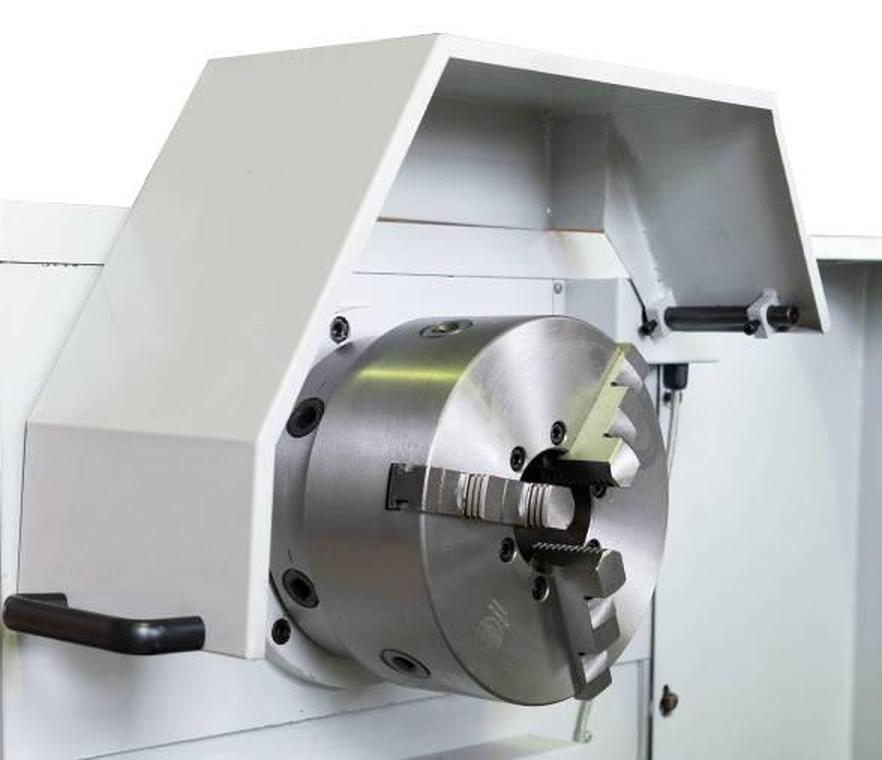

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

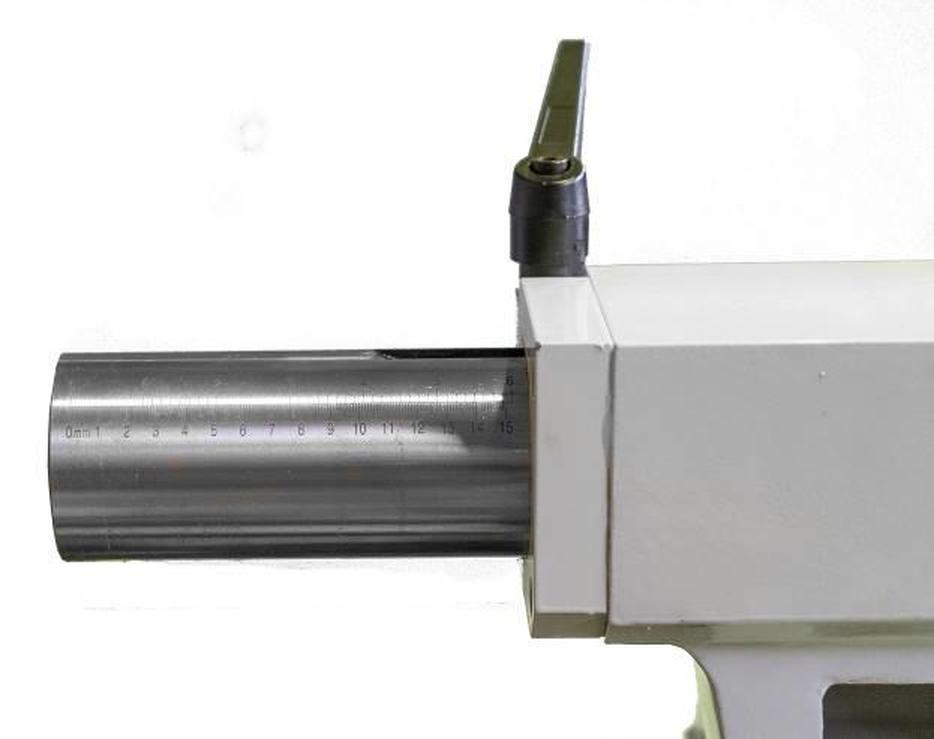

Вылет пиноли задней бабки – 150 мм.

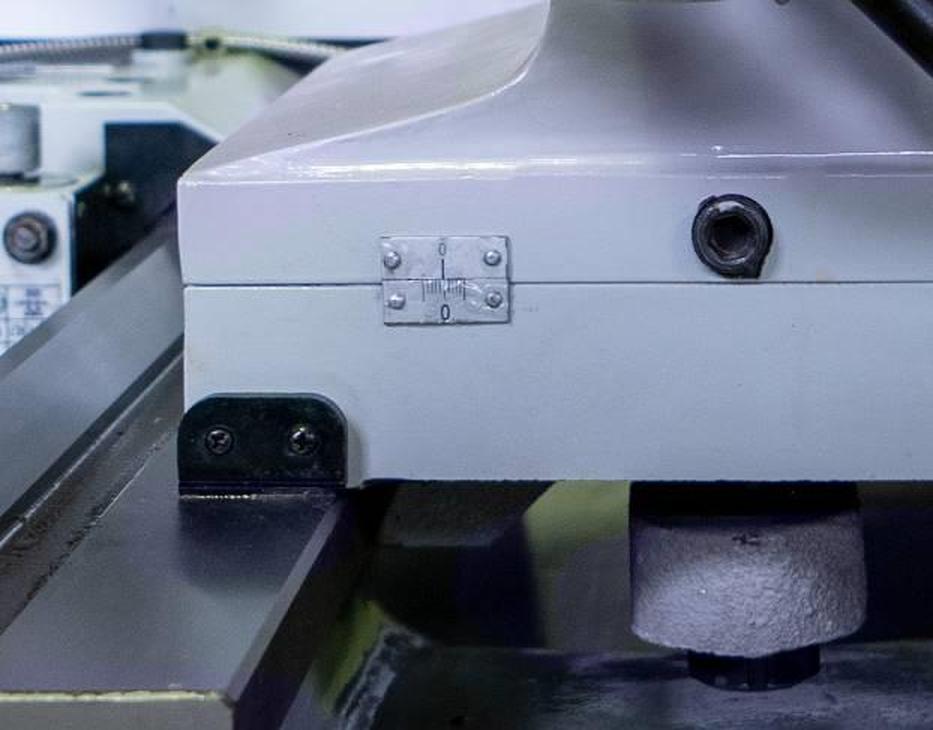

Поперечное смещение составляет ±15 мм

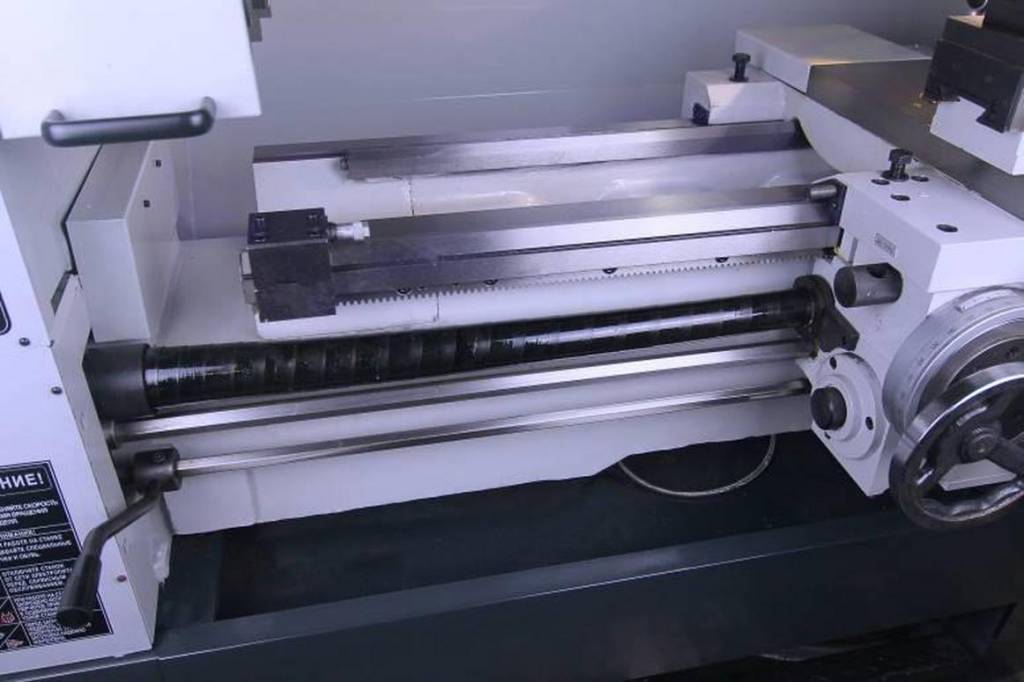

На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

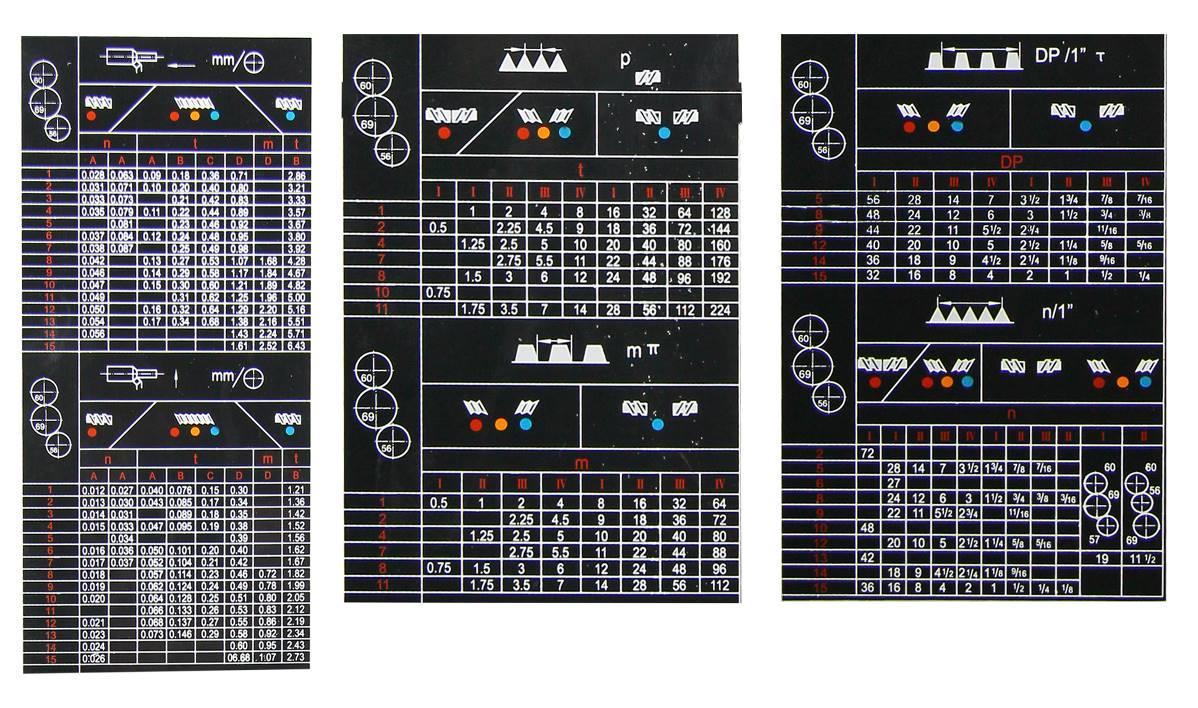

Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

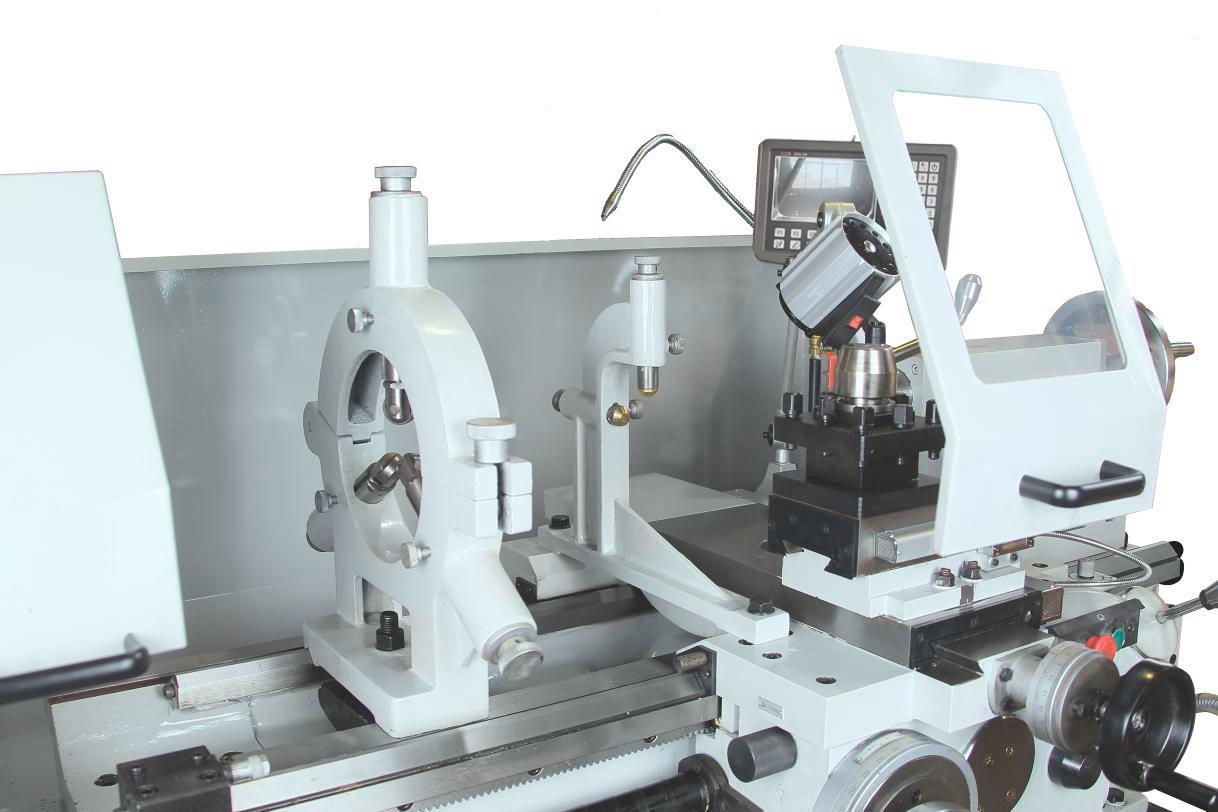

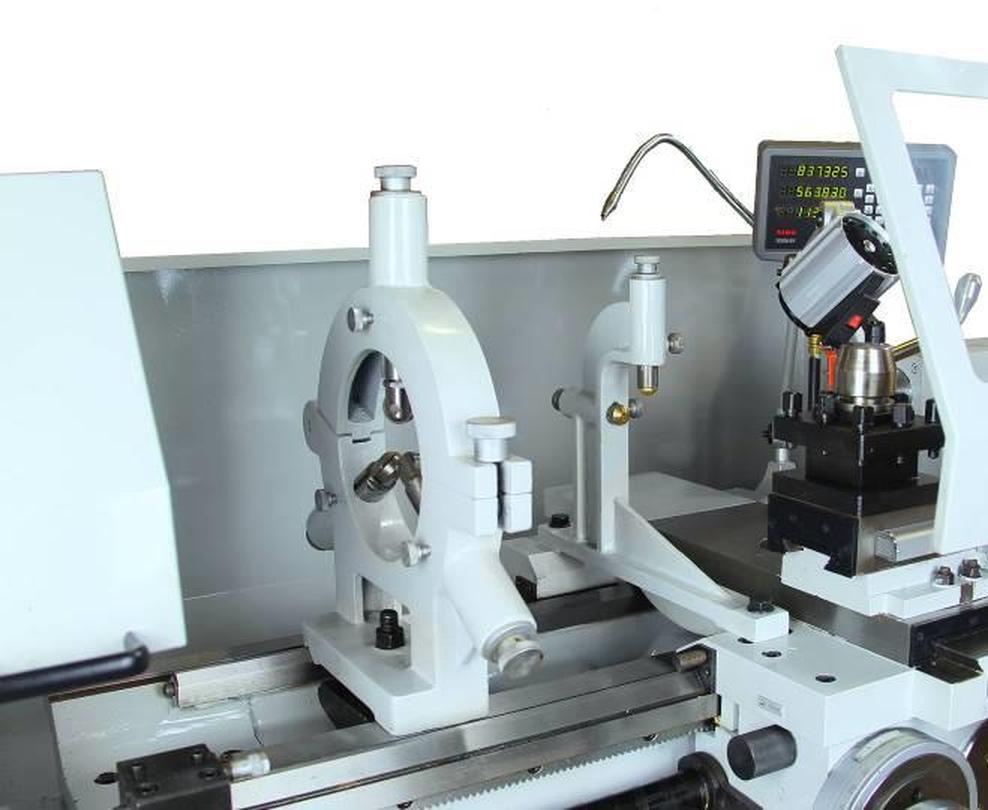

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм Диапазон неподвижного люнета 6~125 мм

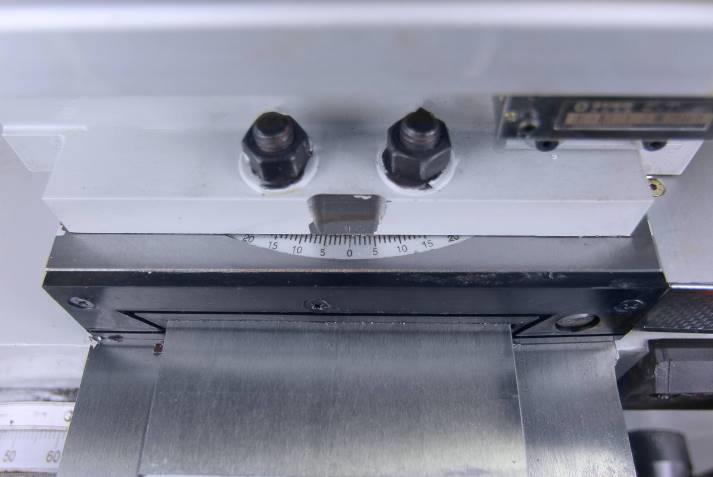

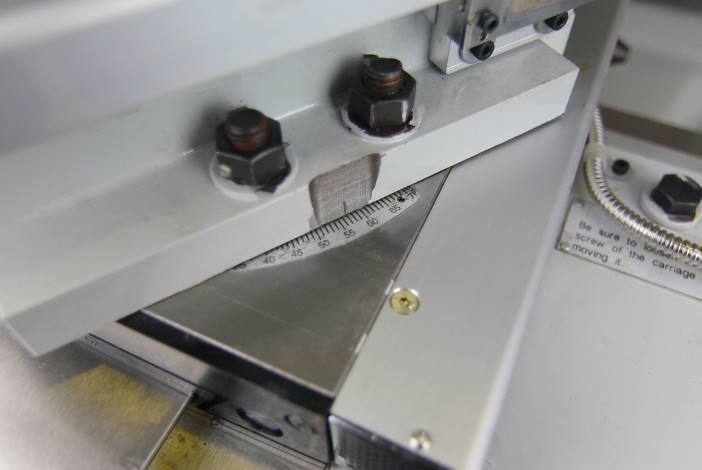

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

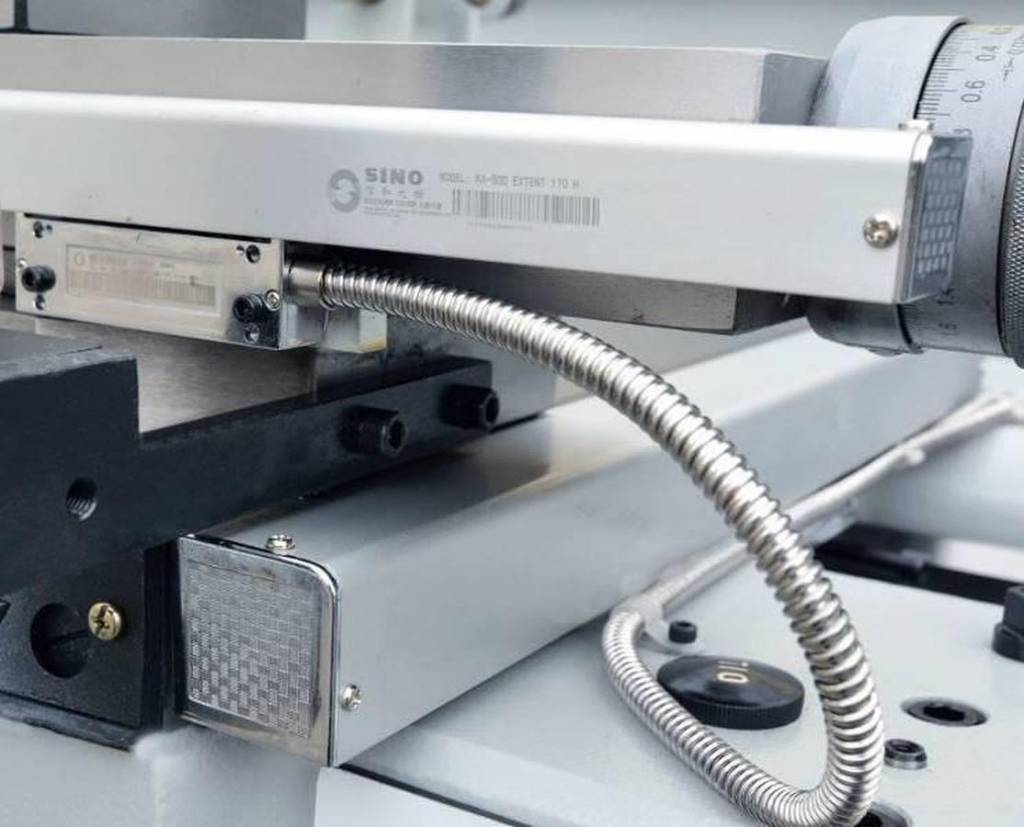

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

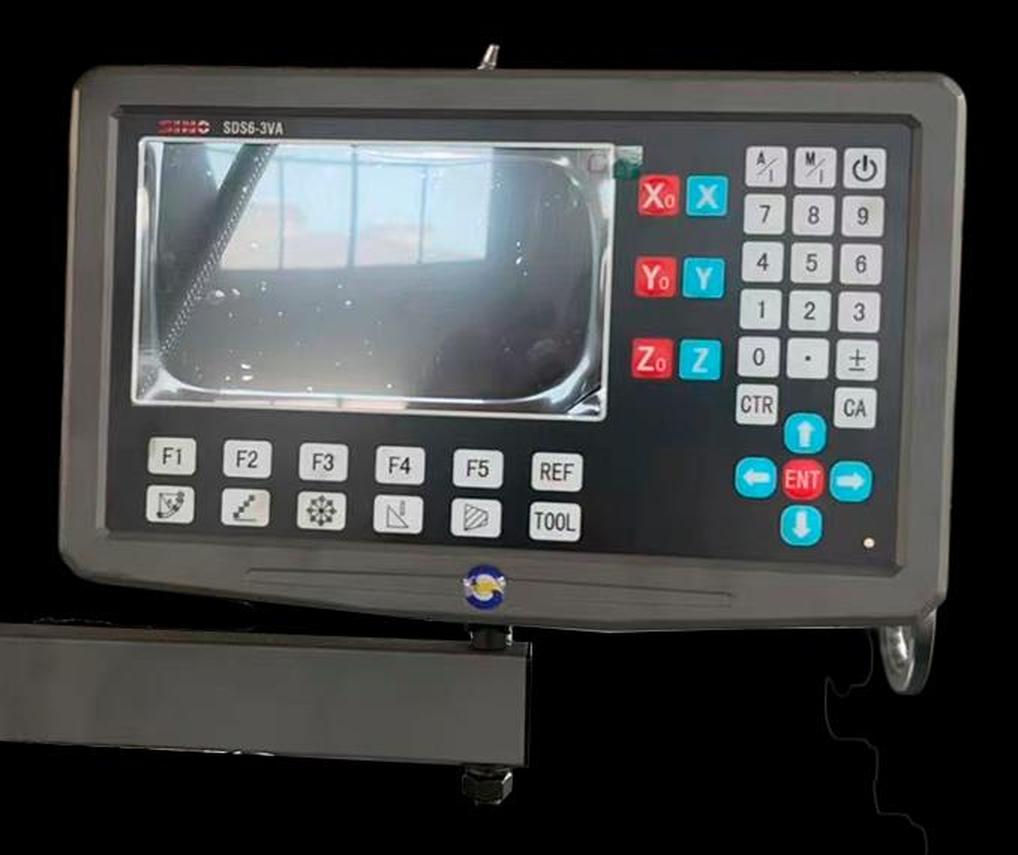

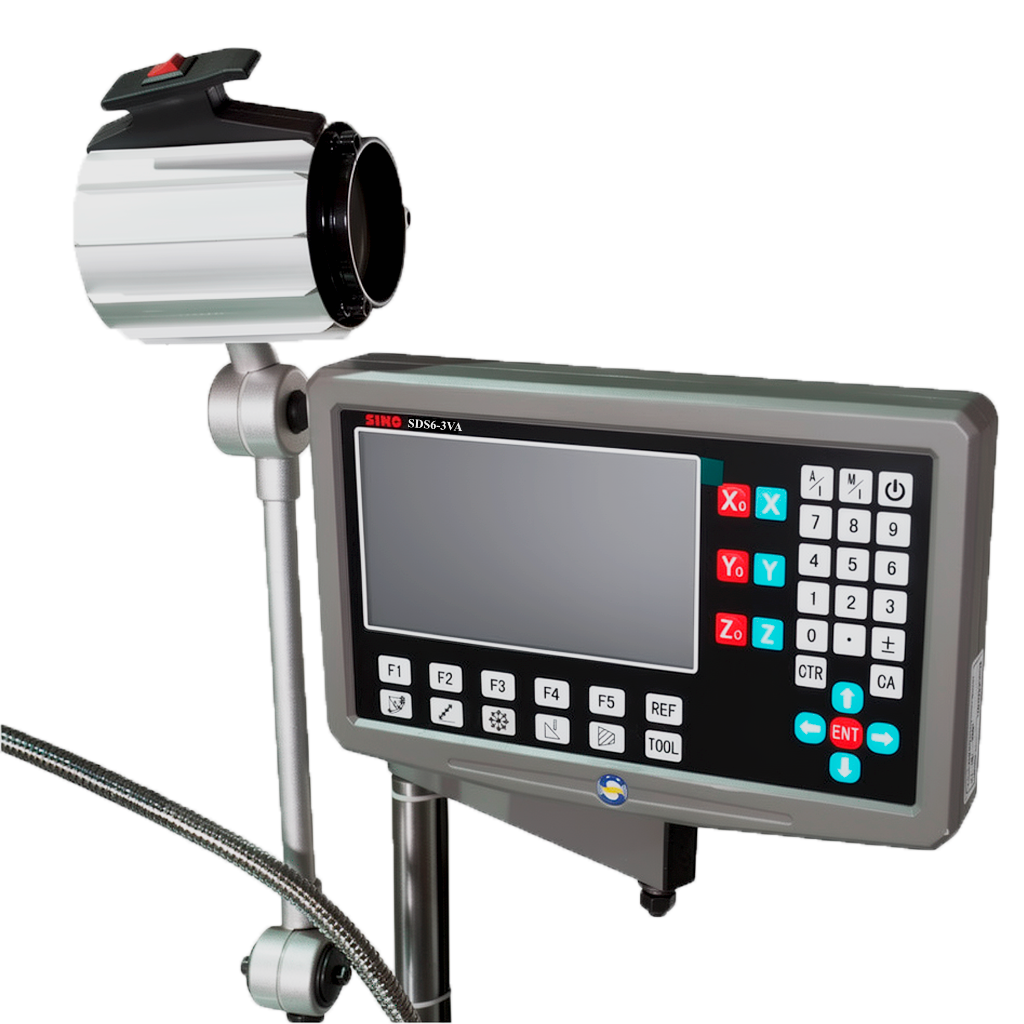

Многофункциональная УЦИ SINO SDS6-3VА позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

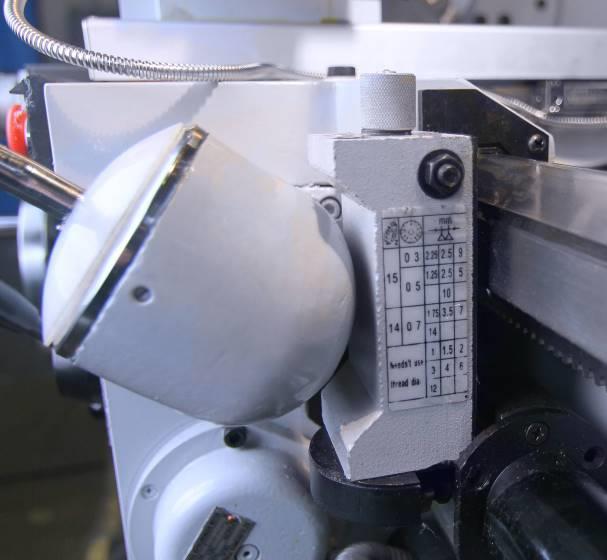

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

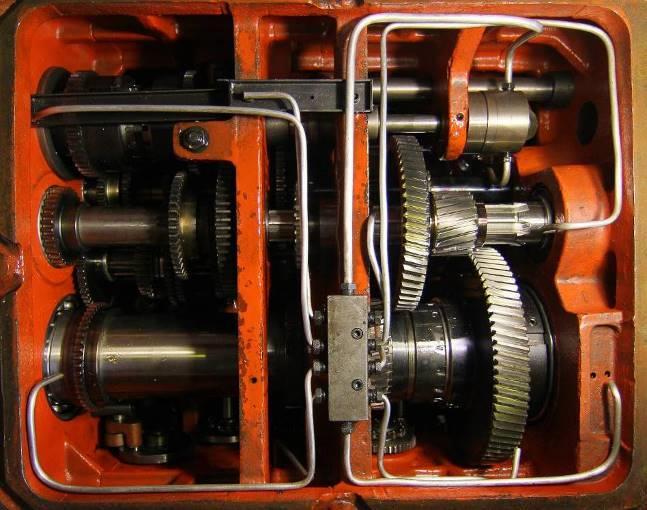

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм
- 4-кулачковый патрон 320 мм
- План шайба 435 мм
- Подвижный люнет 6~100 мм
- Неподвижный люнет 6~125 мм
- Два упорных центра
- Ножной тормоз
- 3-х осевое УЦИ
- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
02
Характеристики
| Производитель | MetalMaster |
| Характеристики | ZM 40100 DRO RFS |
| Макс. диаметр над станиной | Ø 400 мм |
| Макс. диаметр над поперечными салазками | Ø 220 мм |
| Макс. диаметр над выемкой в станине | Ø 630 мм |
| Расстояние между центрами | 1000 мм |
| Ширина станины | 390 мм |
| Диаметр отверстия шпинделя | 82 мм |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 90-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя | 9–1600 об/мин |
| Диапазон нарезаемых метрических резьб | 0.5–224 мм / 48 тип. |
| Диапазон нарезаемых дюймовых резьб | 72–1/8 T.P.L / 46 тип. |
| Диапазон нарезаемых модульных резьб | 0.5–112 / 42 MP |
| Диапазон нарезаемых питчевых резьб | 56–1/4 D.P / 45 тип. |
| Диапазон продольной подачи | 0,028–6,43 мм |
| Диапазон поперечной подачи | 0,012–2,73 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Макс. ход пиноли задней бабки | 150 мм |
| Конус шпинделя задней бабки | MT. No.5 |
| Поперечный ход задней бабки | ±15 мм |
| Макс. ход верхней салазки | 145 мм |
| Макс. ход поперечных салазок | 320 мм |
| Максимальная сечение резца | 25х25 мм |
| Мощность двигателя | 7,5 кВт |
| Габариты станка (ДхШхВ) | 2632х975х1270 мм |
| Масса нетто | 2050 кг |
