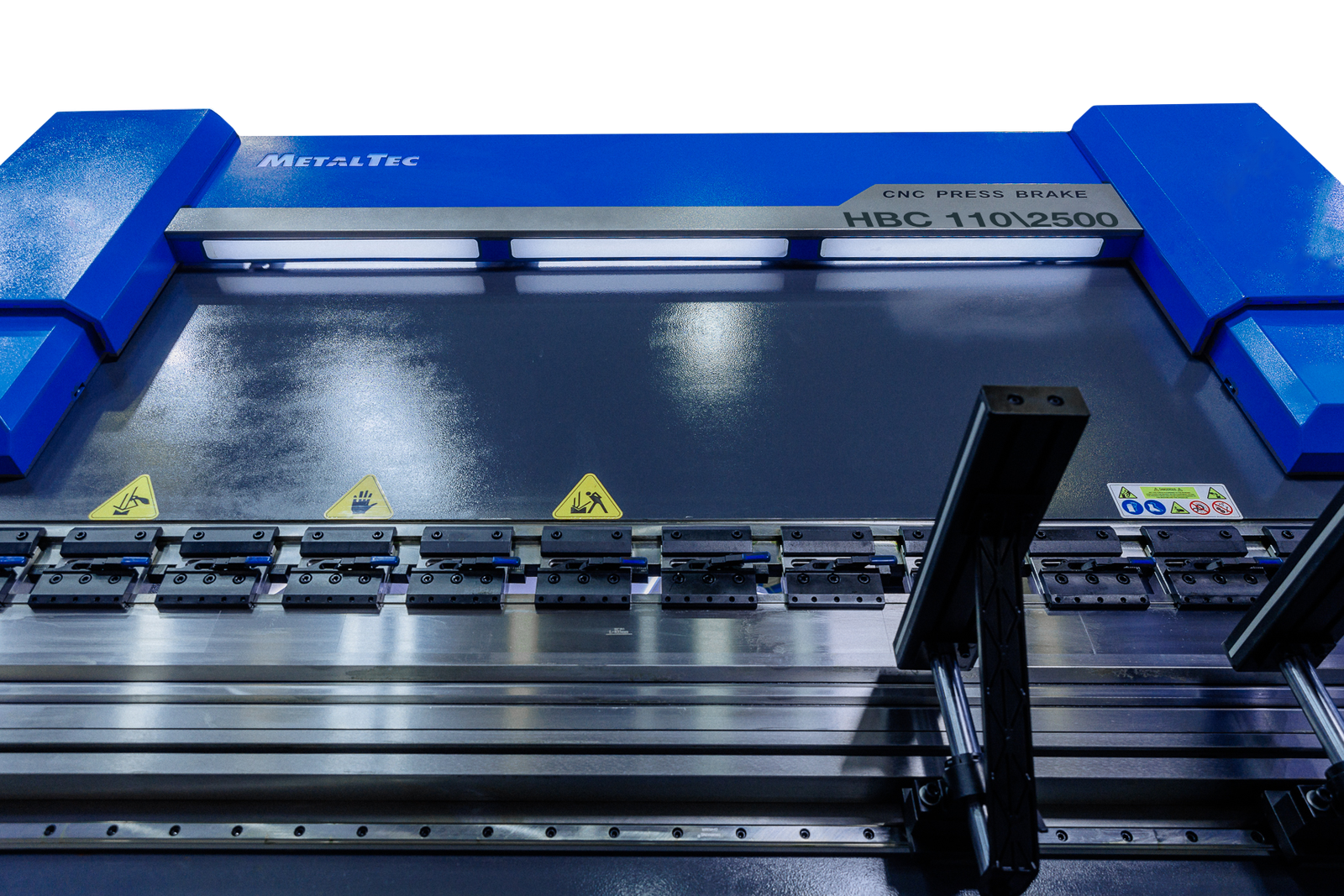

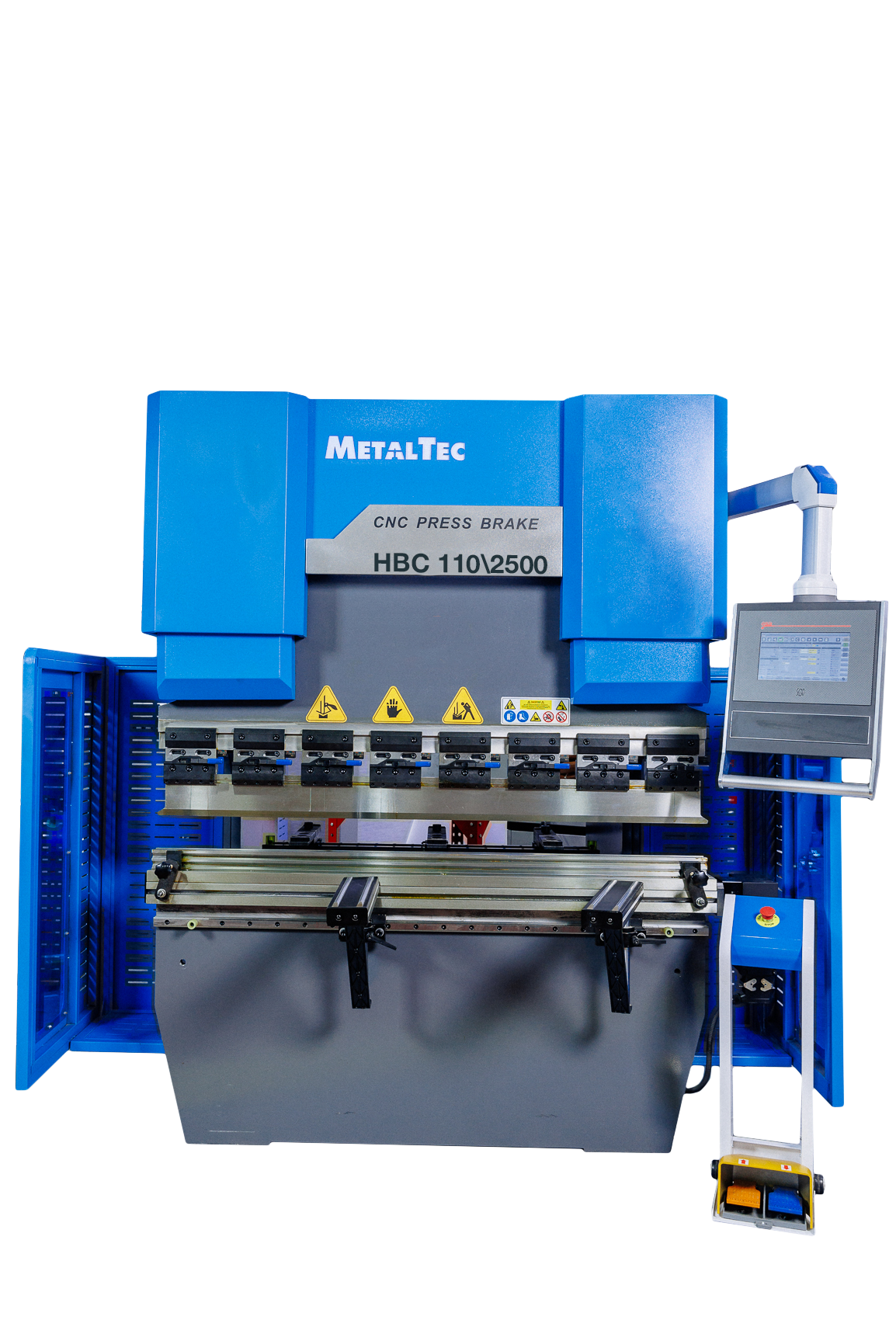

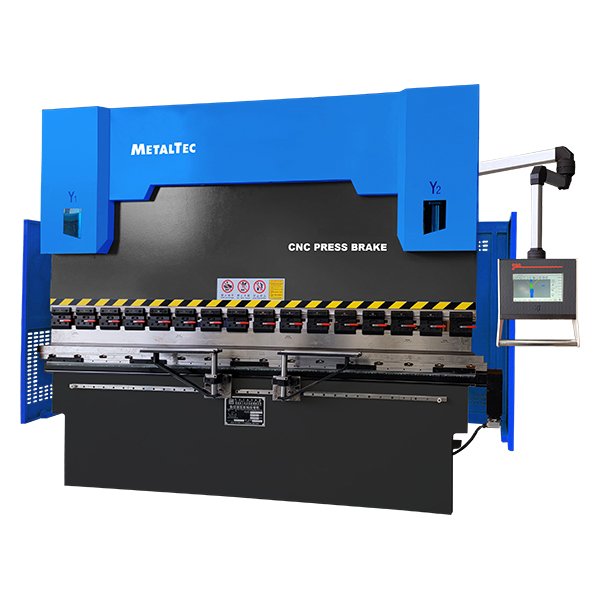

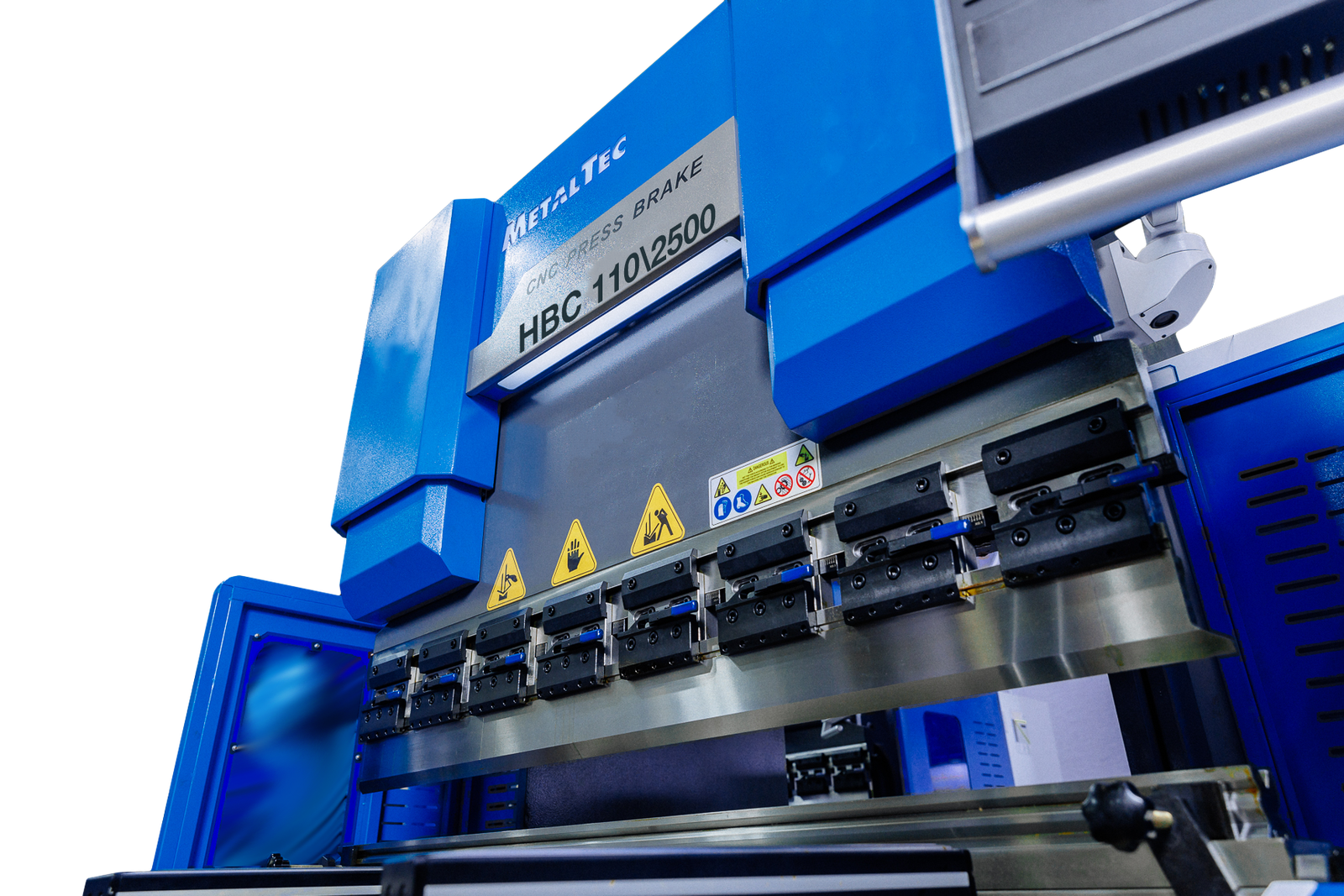

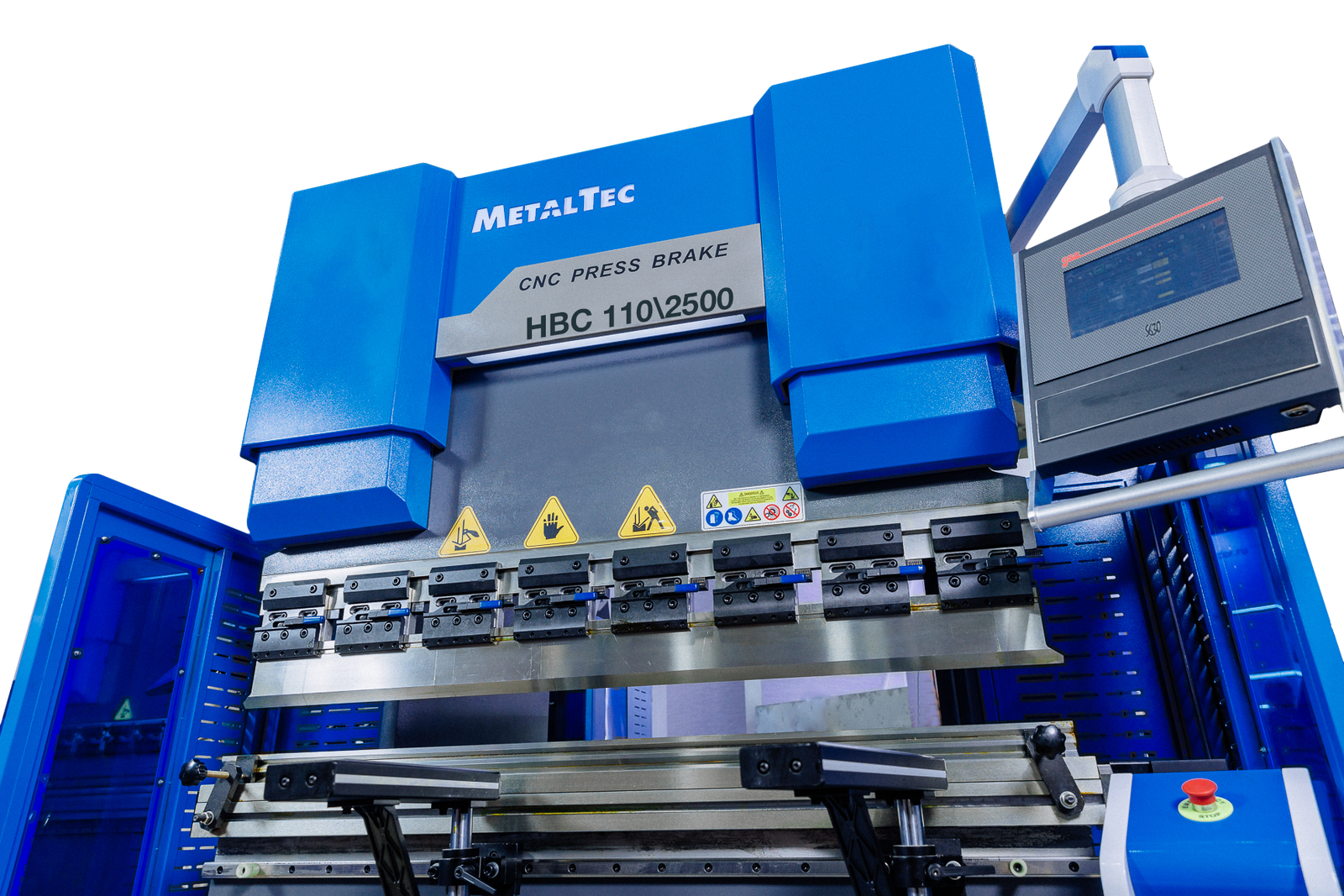

MetalTec HBC 110/2500 Листогибочные гидравлические прессы с ЧПУ

Назначение

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

Область применения

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

• детали кузова машин;
• воздуховоды и системы вентиляции;
• элементы напольных покрытий, лестницы, двери и лифтовые кабины;
• корпуса электрошкафов и аналогичных устройств;
• кожуха и короба, для практически любого вида оборудования и машин;
• устройства и приборы бытового назначения;
• декоративные изделия и т.д.

Рассчет усилия на длину гиба заготовки — 1 метр

F (усилие, тоннаж), тонн — общее необходимое усилие для осуществления гиба;
S (толщина), мм — толщина материала (листа) для гибки;
V (открытие), мм — открытие матрицы;
h (длина полки), мм — минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм — основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм — внутренний радиус гиба;
TS (предел прочности) — предел прочности материала детали для гибки.

F = (1,42 x TS x S² x L) / 1000 x V
R = (5 x V) / 32

Комплектация

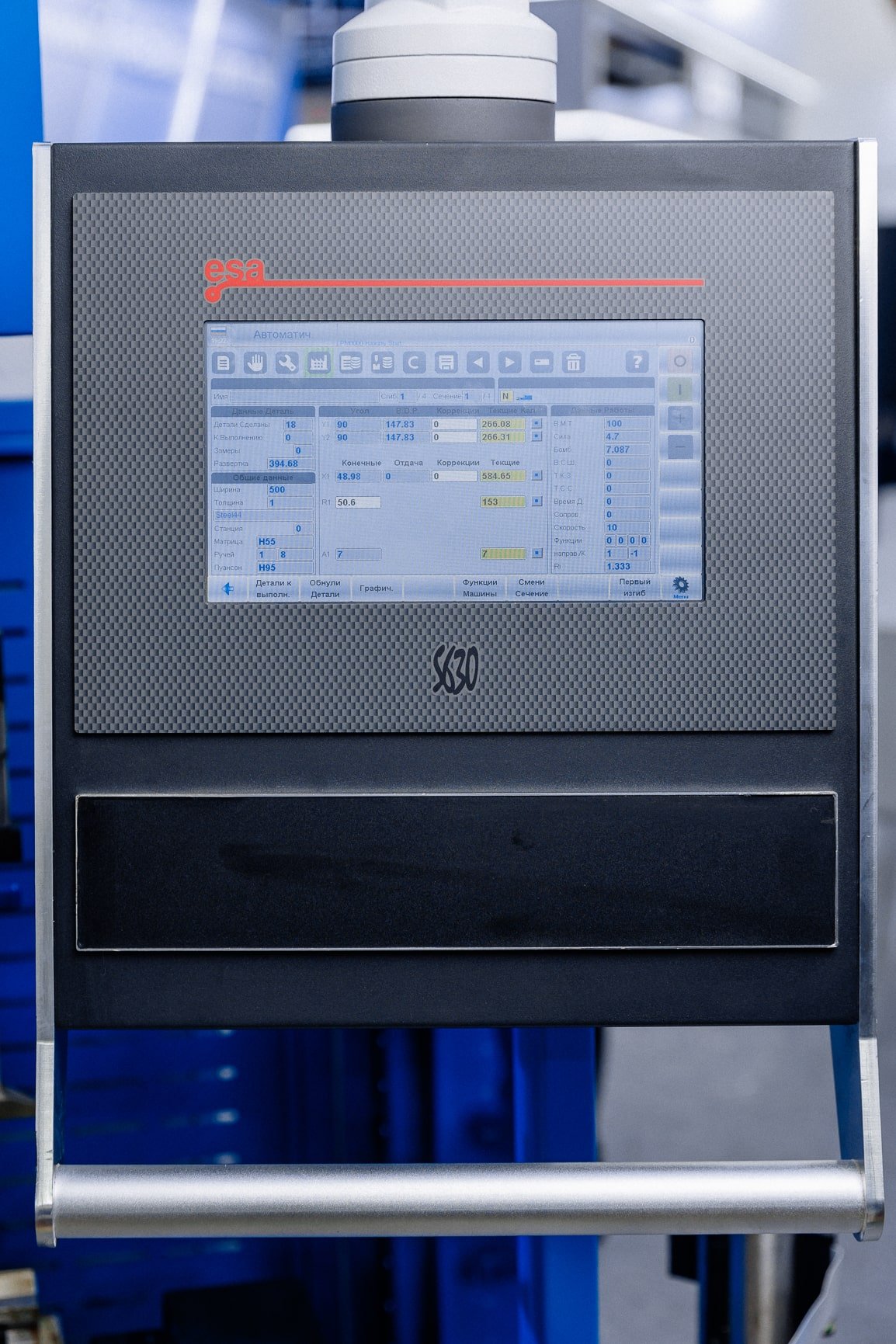

• Система управления ESA630S (Италия)
• Насос гидравлической системы SUNNY (США)
• Оптические линейки синхронизации HEIDENHAIN (Германия) PREMIUM
• Клапаны гидравлической системы BOSCH-Rexroth (Германия)
• Уплонительные кольца PARKER (США)
• Фитинги гидравлических трубок EMB (Германия)

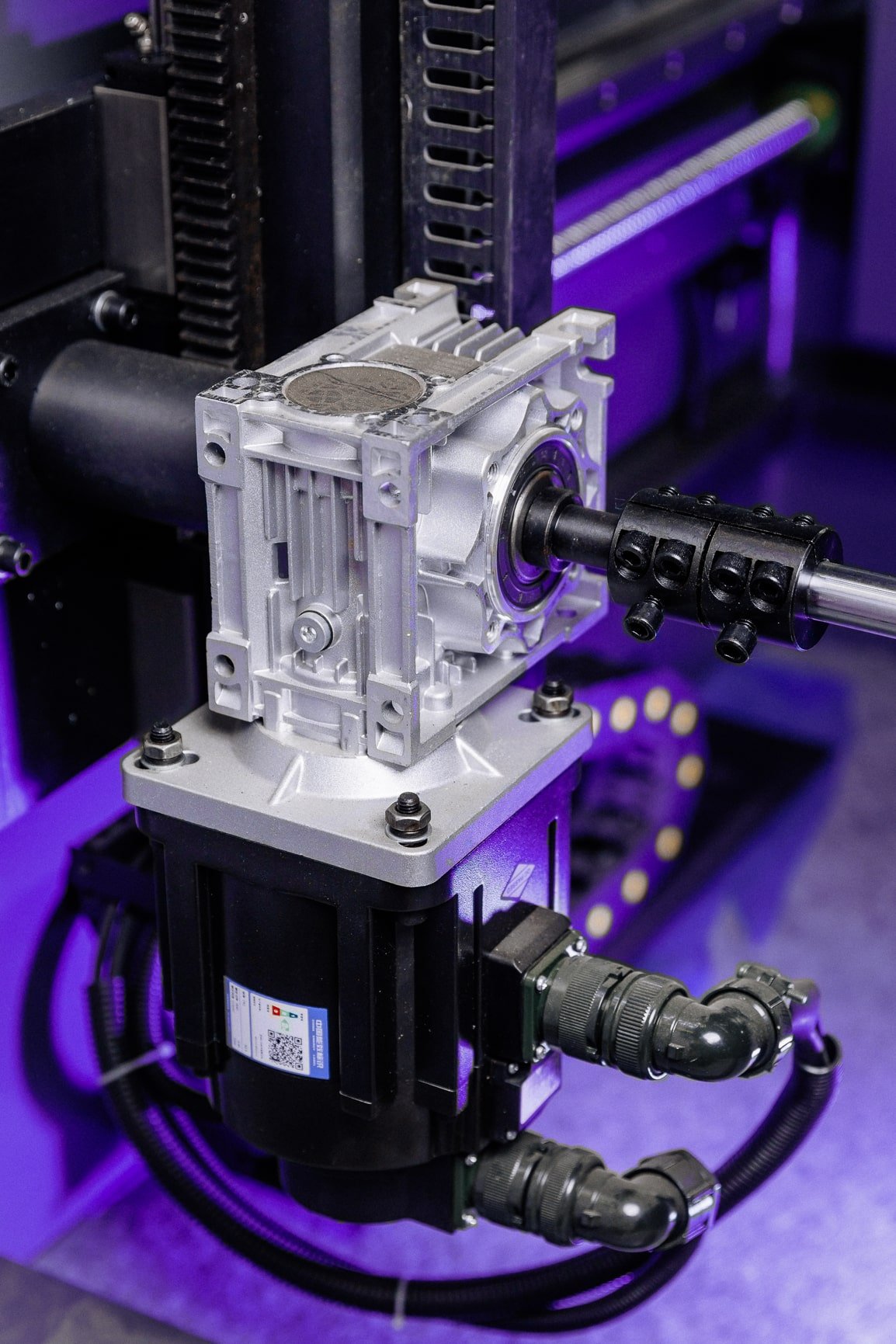

• Шариковинтовые пары и линейные направляющие HIWIN (Тайвань)
• Главный двигатель SIEMENS (Siemens Standard Motors Ltd. (SSML))
• Электрокомпоненты SCHNEIDER (Франция)

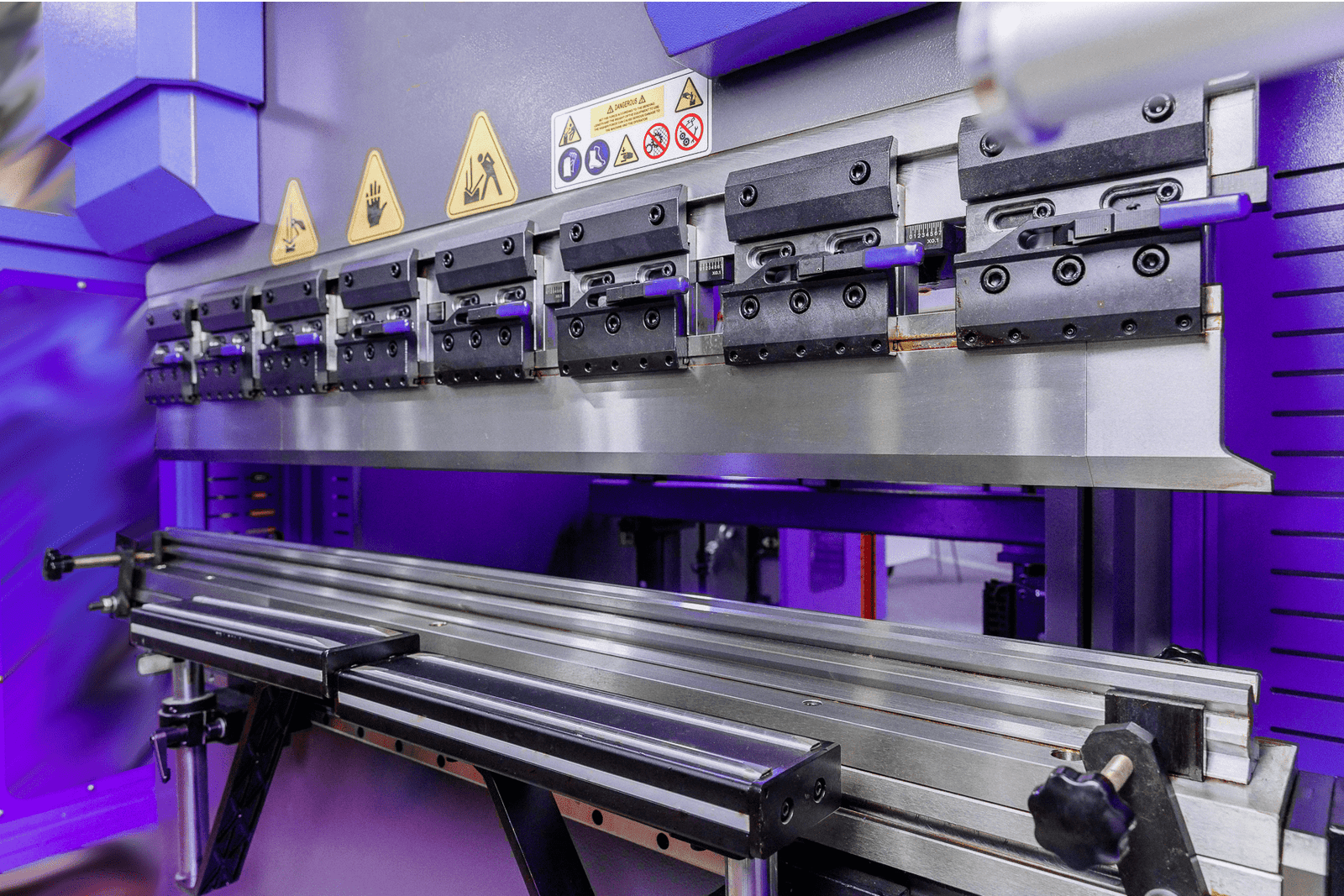

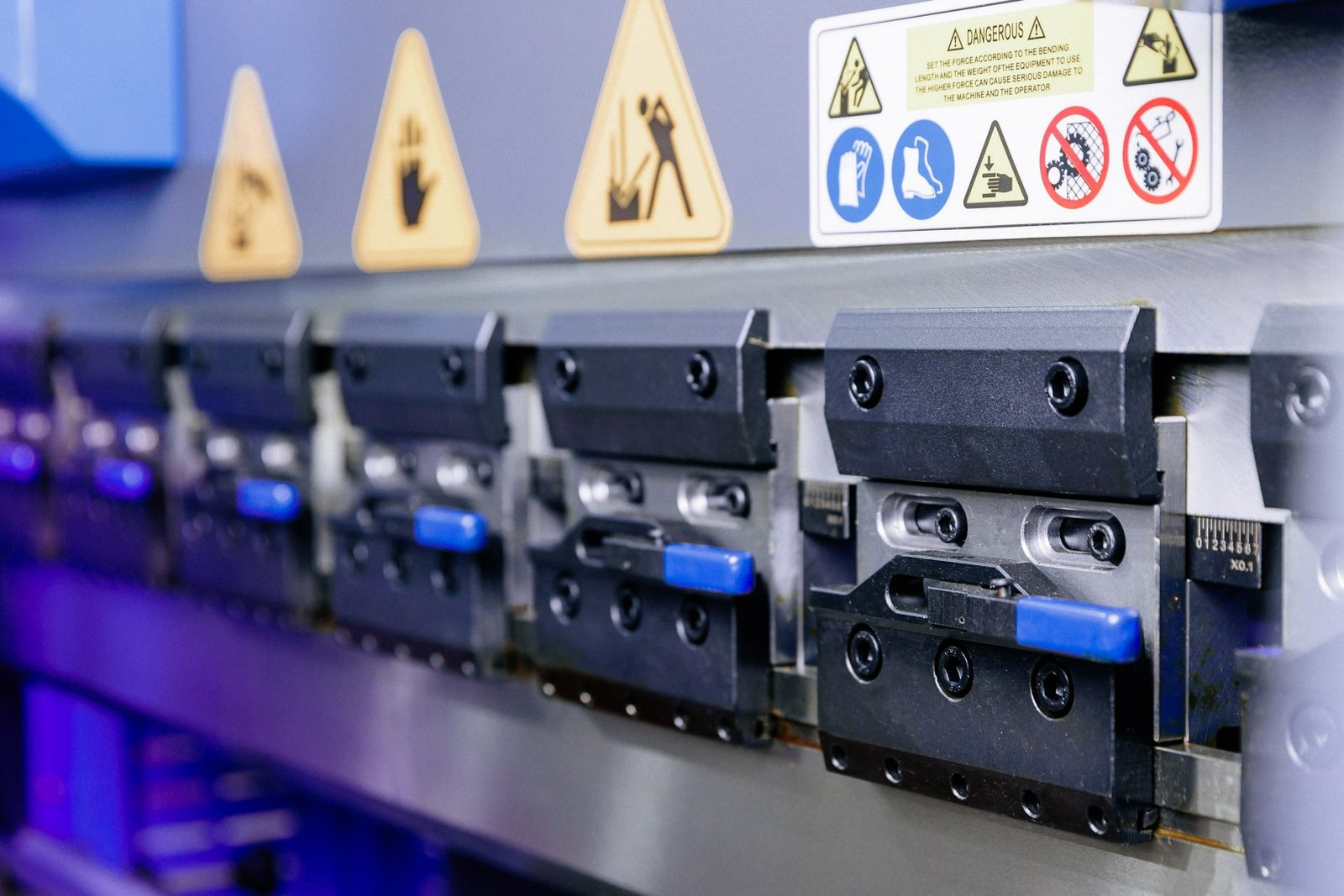

• Быстрая смена инструмента PROMECAM (Европа / Япония)
• Гидроцилиндры 2 шт.
• Компенсация прогиба Электромеханическая (Автоматическая)
• Пульт ножного привода (педаль) KACON (Ю. Корея)
• Система управления Cybelec CT8, CT12; Delem DA-53T, DA-58T, DA-66T
